Module
LED
Retour à la liste

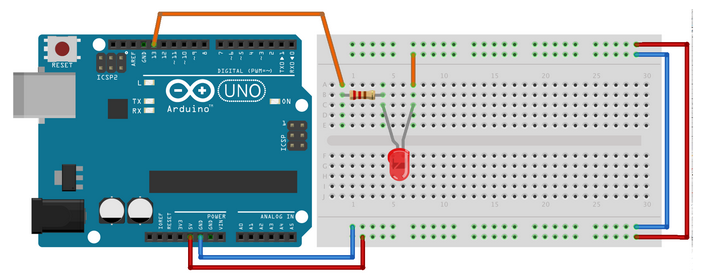

But : Allumer ou éteindre une LED selon le schéma électrique suivant :
Pour réaliser ce montage, nous aurons besoin de :
•
Un Arduino
•
Une plaque d’essai
• Une résistance de 170Ω
• Une LED de
votre couleur préférée connecté à la pin D13 de l’Arduino
• Quelques fils de prototypage
La LED est connectée
à D13
Remarque
: Les montages ont été réalisé avec
Fritzing
Code source
|
int pinLed=13; //variable pour le numéro du pin utilisé void setup() { pinMode(pinLed,OUTPUT); //le pin 13 en mode sortie de courant } void loop() { digitalWrite(pinLed,HIGH); // on passe le pin à +5V delay (1000); // attendre 1 seconde digitalWrite(pinLed,LOW); // on passe le pin à 0V delay(1000); } |
