Lecture
d’une entée numérique via un bouton poussoir
Retour à la liste
But : Allumer
ou éteindre deux LEDs selon l’appui d’un bouton
poussoir.

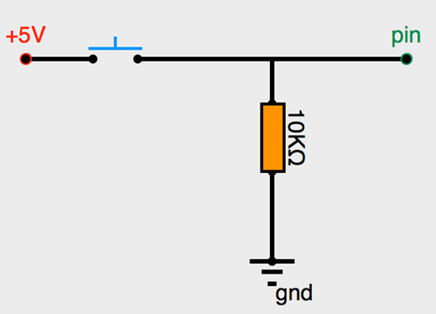

Le bouton poussoir est connecté a la pin 2 suivant ce circuit :
Code source
/* le bouton poussoir est connecté au pin 2 avec une résistance pull-down de 10KΩ les LED sont connectées au pins 4 et 6 avec des résistances de 220Ω */ //déclaration des variables int pinBouton; int pinLed1, pinLed2; void setup() { //initialisation des variables pinBouton = 2; pinLed1 = 4; pinLed2 = 6; //définition des modes pinMode(pinBouton, INPUT); //mode lecture pour le bouton pinMode(pinLed1, OUTPUT); //mode écriture pour led1 pinMode(pinLed2, OUTPUT); //mode écriture pour led2 } void loop() { //lecture de l'état du bouton et stockage dans etatBouton boolean etatBouton = digitalRead(pinBouton); //test des conditions if (etatBouton==HIGH)//test si bouton appuyé { digitalWrite(pinLed1,LOW); //led1 éteinte digitalWrite(pinLed2,HIGH); //led2 allumée } if (etatBouton==LOW)//test si bouton levé { digitalWrite(pinLed1,HIGH); //Led1 allumée digitalWrite(pinLed2,LOW); //led2 éteinte } delay(100); //petite attente } |
