Raccordement d’un connecteur fibre optique | |||||

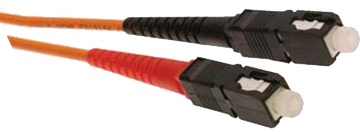

Objectif : Savoir raccorder un connecteur fibre optique1)Les couplages : Ils y a trois grandes manières de coupler la fibre optique : le couplage mécanique, ou par une fusionneuse utilisant un arc électrique ou encore par splice mécanique.- Le couplage mécanique de deux connecteurs mis bout à bout au moyen d'une pièce de précision. Le dessin ci-dessous montre l'union de deux connecteurs ST, mais il existe des coupleurs ST/SC ou ST/MIC. - Le raccordement par Splice mécanique qui est utilisé pour les réparations à la suite de rupture ou pour raccorder une fibre et un connecteur. - La fusion au moyen d'un appareil à arc électrique appelé fusionneuse. Le connecteur de Sc : Le connecteur de Sc est un connecteur optique de fibre avec un mécanisme de verrouillage va-et-vient qui fournit l'insertion et le déplacement rapides tout en également assurant un raccordement positif. Le connecteur de Sc a été normalisé comme FOCIS 3 (normes optiques d'Intermateability de connecteur de fibre) dans EIA/TIA-604-03. Le connecteur ST : Le connecteur ST possède un système de verrouillage à baïonnette. Sa férule en céramique garantit de hautes performances. |
