Objectif :
Simulation de routage RIP sur Boson Netsim v5.271) Maquette du réseau:

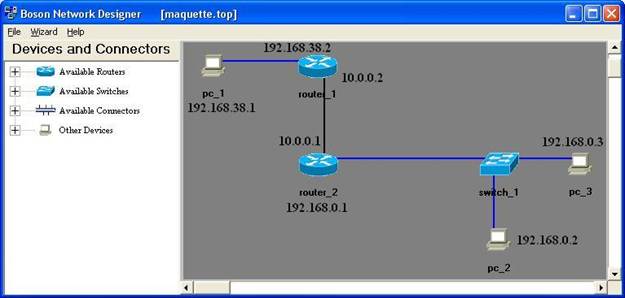

Equipements du réseau :
- Deux Routeurs Cisco serie 800 :
- Interface serie : 1
- Interface ethernet : 1
- Un switch Cisco
- Trois PC
2) Configuration :
Router_1 :Nom : router_1
Ip ethernet : 192.168.38.2
Masque : 255.255.255.0
Ip serie : 10.10.10.2
Masque : 255.0.0.0

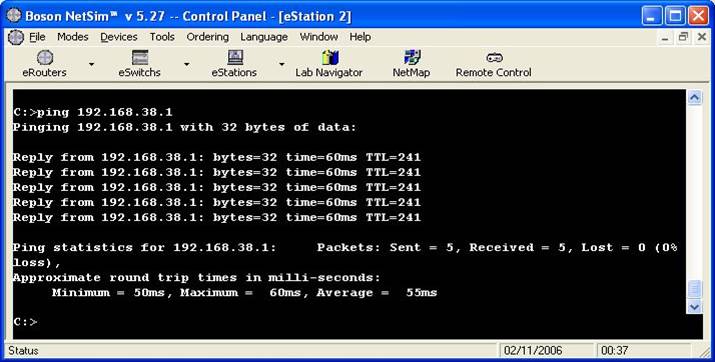

Protocole de routage : rip Vérification de connectivite du router_2 vers router_1 :
Pc_1:

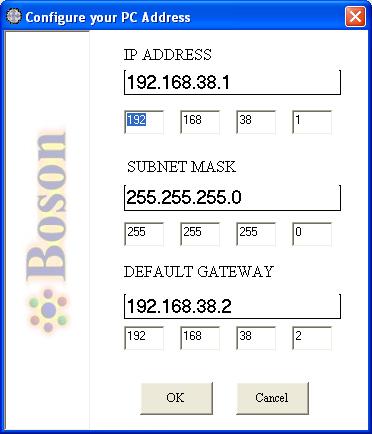

Adress Ip : 192.168.38.1
Masque : 255.255.255.0
Passerelle :192.168.38.2
C:>ipconfig
...
Boson BOSS 5.0 IP Configuration
Ethernet adapter Local Area Connection:
Connection-specific DNS Suffix . : boson.com
IP Address. . . . . . . . . . . . : 192.168.38.1
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . : 192.168.38.2
You can also use winipcfg to configure the IP Address
Pc_1:
...
Boson BOSS 5.0 IP Configuration
Ethernet adapter Local Area Connection:
Connection-specific DNS Suffix . : boson.com
IP Address. . . . . . . . . . . . : 192.168.38.1
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . : 192.168.38.2
You can also use winipcfg to configure the IP Address

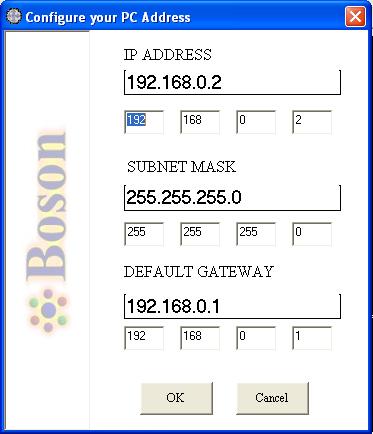

Adress Ip : 192.168.0.2
Masque : 255.255.255.0
Passerelle :192.168.0.1
Vérification de connectivite du pc_2 vers pc_1
Pc_3:

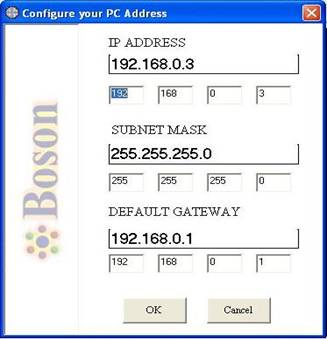

Adress Ip : 192.168.0.3
Masque : 255.255.255.0
Passerelle :192.168.0.1
C:>ipconfig
...
Boson BOSS 5.0 IP Configuration
Ethernet adapter Local Area Connection:
Connection-specific DNS Suffix . : boson.com
IP Address. . . . . . . . . . . . : 192.168.0.3
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . : 192.168.0.1
You can also use winipcfg to configure the IP Address La configuration est terminée :
...
Boson BOSS 5.0 IP Configuration
Ethernet adapter Local Area Connection:
Connection-specific DNS Suffix . : boson.com
IP Address. . . . . . . . . . . . : 192.168.0.3
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . : 192.168.0.1
You can also use winipcfg to configure the IP Address La configuration est terminée :
Vérification de connectivite du pc_3 vers pc_1:
