Configuration des VLANs
Objectif :

Savoir Configurer des VLANs sur un switch.

1) Création des VLANs

Pour créer un VLAN, il faut se trouver dans le mode de configuration correspondant, accessible par la commande :

Switch# vlan database

A partir de ce mode, la création d'un VLAN se fait par la commande

Switch(vlan)# vlan {numéro} [name {nom}]
Switch(vlan)# exit


Switch_1# vlan database
Switch_1(vlan)# vlan 1 name virtuel-1
Switch_1(vlan)# exit

Cette dernière commande permet d'enregistrer la configuration des VLANs, qui se trouve dans le fichier vlan.dat dans la mémoire Flash.
Dans une configuration de VLAN statique, les ports du commutateur doivent être attribués à un VLAN.

2) Attribution des port de switch a un VLAN :

Switch (config) #interface fastEthernet {numéro_interface}
- On passe dans le mode de configuration de l'interface spécifiée
Switch(config-if)#switchport mode access
- Spécification du mode de l'interface
Switch(config-if)#switchport access vlan {numéro}
- Attribution du vlan spécifié à l'interface

Switch_1# configure terminal
Switch_1(config)#interface Ethernet 0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 1



Pour propager cette configuration à un deuxième commutateur, ce dernier doit appartenir à un domaine commun : le domaine VTP. Ce domaine est organisé hiérarchiquement : le serveur VTP diffuse ses configurations VLAN, tandis que le client VTP met à jour sa configuration VLAN en fonction des informations reçues du serveur.

Considérons le commutateur Switch_1 comme le serveur du domaine VTP, et le commutateur Switch_2 comme le client. Les commandes nécessaires sont :

Switch_1# vlan database
Switch_1(vlan)# vtp domain {nom_domaine}
Switch_1(vlan)# vtp server
Switch_1(vlan)# exit

Switch_2# vlan database
Switch_2(vlan)# vtp domain {nom_domaine}
Switch_2(vlan)# vtp client
Switch_2(vlan)# exit

Enfin, un trunk est nécessaire entre ces deux équipements. C'est en effet par celui-ci que les trames étiquetées transitent. Chaque commutateur doit configurer une des ses interfaces pour accueillir un trunk :

Switch_1(config)# interface fastEthernet {numéro_interface}
Switch_1(config-if)# switchport mode trunk
Switch_1(config-if)# switchport trunk encapsulation {dot1q | isl}

Switch_2(config)# interface fastEthernet {numéro_interface} Switch_2(config-if)# switchport mode trunk Switch_2(config-if)# switchport trunk encapsulation {dot1q | isl}

A ce stade, la configuration VLAN du commutateur serveur est transmise au client. Il faut cependant assigner les ports du commutateur client aux VLANs spécifiés (la configuration transmise énumère seulement les VLANs crées et leurs noms) :

Switch_2(config)# interface fastEthernet {numéro_interface}
Switch_2(config-if)# switchport mode access
Switch_2(config-if)# switchport access vlan {numéro}

Désormais, chaque hôte peut communiquer avec un hôte du même VLAN, connecté sur un commutateur différent.

3) Configuration des VLAN sur un switch Planet :

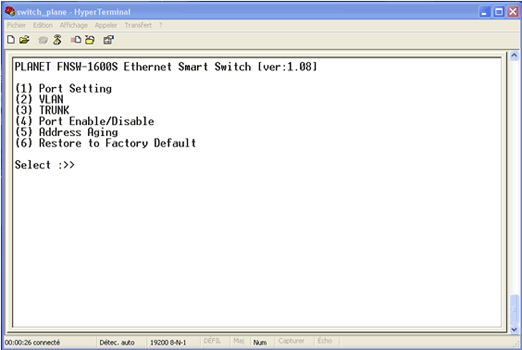

                      Menu principal du switch Planet

Dans cette interface on choisie (2) VLAN on aura alors l’interface suivante :

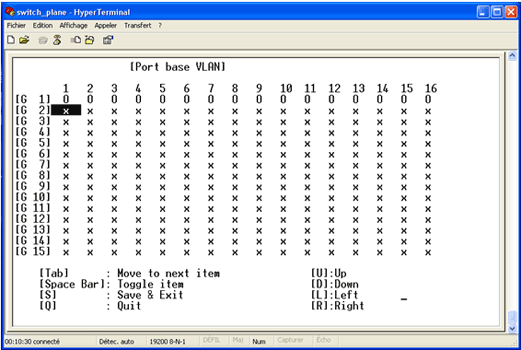

                      Interface de configuration des Vlans

Par défaut tous les ports appartiennent a un seul VLAN :VLAN-1
VLAN-1 Port : 1-2-3-4
VLAN-2 Port : 5-6-7-8
VLAN-3 Port : 9-10-11-12
VLAN-4 Port : 1-5-9-16

Résultat de la configuration :

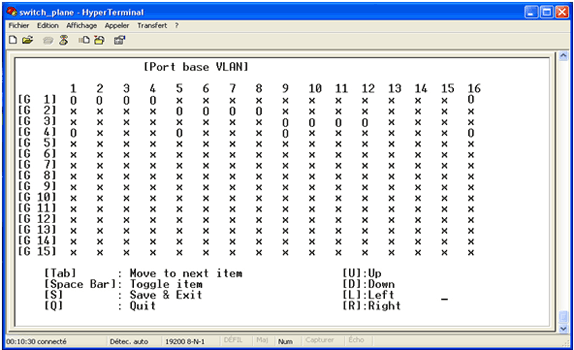

Exemple de configuration

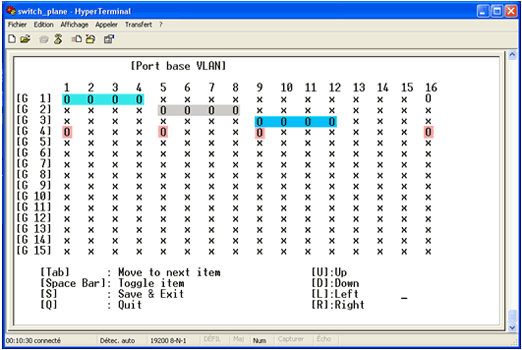

Même exemple ou chaque couleur représente un vlan


VLAN-1 Port : 1-2-3-4
VLAN-2 Port : 5-6-7-8
VLAN-3 Port : 9-10-11-12
VLAN-4 Port : 1-5-9-16
