Configurer un modem-routeur ADSL Netgear DG834

blank

Objectif :

Configurer un modem-routeur ADSL Netgear.

1) Introduction :

Le modem-routeur DG834 est à la fois un modem ADSL, un routeur/switch 4 ports,
un serveur DHCP et un firewall.

modem-routeur Netgear DG834

2) Projet

Le schéma du réseau à constituer

Le schéma du réseau à constituer

L'adresse 192.169.10.5 n'est pas utilisée au moment de l'installation.
  • l'adresse par défaut du routeur est 192.168.0.1
  • Les machines aient les adresses 192.168.0.2 à 192.168.0.5 (puisque nous avons 4 ports disponibles).

3) Mise en place :

  • Déconnecter tout modem ou équipement réseau des machines à relier via le DG834.
  • Configurer les équipements en DHCP (configuration automatique) en leur indiquant au besoin que la passerelle DHCP est à l'adresse 192.169.10.1. Si l'imprimante réseau n'est pas compatible DHCP, il faut la configurer manuellement. Conformément au schéma d'installation, on lui donne l'adresse 192.169.10.4.
  • Placer le routeur à sa place définitive, relier chacune des machines par un câble RJ45 droit à un port libre du routeur.
  • Placer un filtre ADSL sur chacune des prises téléphoniques de l'installation domestique (tous les appareils fax téléphone et autres seront donc branchés via un filtre).
  • Relier le câble téléphonique du DG834 à un filtre ADSL d'un coté et au DG834 de l'autre.
  • Mettre le modem routeur sous tension.
Le réseau est désormais physiquement en place.

1- Lancer un navigateur

Internet explorer par exemple sur l'une des machines connectées au routeur.
Taper 192.168.10.1 dans la barre d'adresses. Saisir « admin » comme nom d'utilisateur et « password » pour le mot de passe.
Connexion au routeur établie.

2- Assistant de configuration.


Choisir la langue que parlera le modem-routeur et cliquez « next ». Le « Setup Wizard » (assistant de configuration) détecte la configuration du DSLAM de votre FAI automatiquement.
Netgear DG834 : assistant de configuration

3- Paramètres de base


La première zone de la page concerne votre mode d'identification chez votre FAI. En Tunisie, quasiment tous les opérateurs vous attribuent un user/password de connexion au réseau. Il faut donc répondre « oui » à la question « utilisez vous un pseudo ».
Le Setup Wizard vient en principe de configurer automatiquement le protocole à utiliser (PPPoA sur ATM, dans notre cas). On saisie ensuite le nom d'utilisateur FAI (Planet, Hexabyte…) et le mot de passe associé. On laisse les autres paramètres à leur valeur par défaut ("0", "dynamique" et "automatique" respectivement) et on clique sur « Appliquer ».

Paramètres de base du Netgear DG834
Le routeur est maintenant connecté à Internet

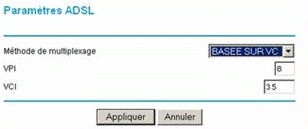

4 - Paramètres ADSL :


On laisse tout comme cela a été configuré par le Setup Wizard.
Paramètres ADSL

5- Journal :


Cochez les cases, mais spécifiez que vous souhaitez désactiver le transfert du SYSLOG. Valider les modifications apportées à la page au moyen du bouton « Valider ».
Journal

6- Blocage de sites :


Si vous souhaitez exercer un filtrage sur les sites ou adresses IP autorisées à communiquer avec le routeur, vous pouvez ajouter des « exclus » à la liste de sites black listés. Saisir l'adresse dans le champ « Mot clé ou nom de domaine » et cliquer « Ajouter ». N'oubliez pas de valider les modifications apportées à la page au moyen du bouton « Valider ».
Blocage de sites

7- Règles Pare-Feu :


Cette page présente la liste des « services » (un service est un port udp ou tcp ou tcp/udp, associé à une application, autorisés à entrer ou à sortir de votre réseau local). Voici un exemple de ce que l'on peut voir une fois les services crée :
Règles Pare-Feu

Prenons un exemple : si on utilise Microsoft Messenger, un outil de messagerie instantanée fonctionnant sur les ports 11312 et 10166 du protocole TCP. Si on souhaite autoriser Messenger à recevoir des informations de l'internet, on doit préciser au firewall que les requêtes sur les port TCP 11312 et 10166 son autorisées à entrer.

Un couple « nom-du-protocole/numéro-de-port » représente un service. On ajoute donc à la liste des services les deux services suivants : "MSNMGR 11312" et "MSNMGR 10166".

Voici comment on autorise les machines de la plage d'adresse 192.169.10.2 à 192.169.10.5 à utiliser le service "MSNMGR 11312". Le nom du serveur local importe peu, on a mis 192.169.10.2 car la machine principale.
les requêtes sur les port TCP 11312 et 10166

8- Services :


Comme on la déjà mentionné, un « service » est le nom donné au couple « nom-du-protocle/numéro-de-port ». Dans le cas d' MSN, on déclare deux services concernant les ports TCP 11312 et TCP 10166. On les appelle respectivement "MSNMGR 11312" et "MSNMGR 1016962".
Services

Pour créer chaque service, il faut cliquer sur le bouton « Ajouter service personnalisé » et spécifier le nom-du-service, le protocole et le numéro-de-port. Ajouter service personnalisé

9- Planning :


Ce menu permet de limiter l'accès Internet à certaines plages horaires de la semaine.
Planning

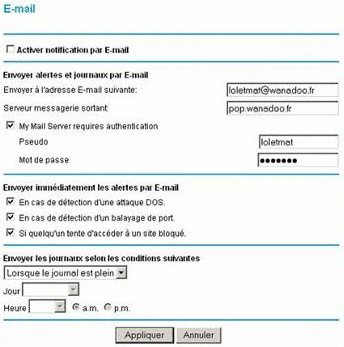

10- E-Mail :


C'est une fonction qui permet d'envoyer le journal du routeur à une certaine adresse email dans certains cas. Dans la capture d'écran suivante, le service est configuré mais il est désactivé (case à cocher désactivée en haut de la page.
E-Mail

11- Etat du routeur :


Quelques informations sur le routeur (où l'on peut lire l'adresse IP attribuée par le FAI au routeur, ou les adresse des serveurs DNS
Etat du routeur

12- Périphériques connectés :


Voici la liste des périphériques connectés au routeur, avec le nom des machines et la MacAdress de leur carte réseau (identifiant unique de la carte réseau). A ce point de la configuration, la liste doit être vide.
Périphériques connectés

13- Sauvegarde paramètres :


Fonctionnalité de sauvegarde / restauration de la configuration du routeur. Sauvegardez votre configuration une fois que vous êtes satisfaits de celle-ci.
Sauvegarde paramètres

14- Définir le mot de passe

Définir le mot de passe

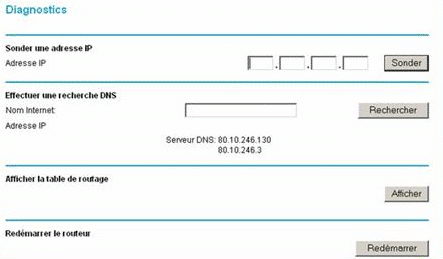

15- Diagnostics


Menu de débogage du routeur. Pas de configuration requise.
Diagnostics

16- Mise à niveau du routeur :


Pour mettre à jour le logiciel du routeur (mises à jour à l'adresse : http://www.netgear.fr/support/drivers.asp)
Mise à niveau du routeur

17- Configuration WAN:


Cocher la première case et décocher les autres.
Configuration

18- DNS Dynamique :


A n'utiliser que si vous hébergez votre propre site web et utilisez les services de DynDns.org.
DNS Dynamique

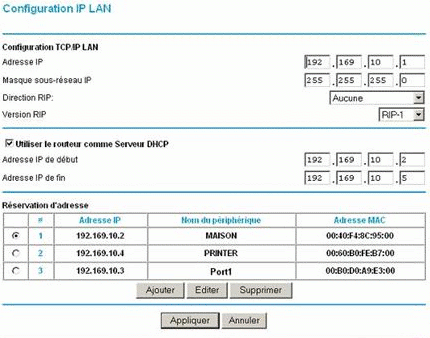

19- Configuration IP LAN :


C'est l'élément clé de la configuration du routeur.
  • la première ligne permet de fixer l'adresse du routeur sur le réseau local.
  • le masque de sous-réseau correspondant est 255.255.255.0.
  • On n'utilise pas de service RIP (tant qu'on a pas 2 routeurs).
  • Ensuite on souhaite utiliser le DHCP sur la plage d'adresse 192.169.10.2 à 192.169.10.5, afin que le routeur attribue automatiquement les adresses aux machines.
  • la liste qui figure ensuite concerne les réservations d'adresse. Pour réserver une adresse on clique sur « ajouter », on sélectionne l'un des machines connectées, on lui donne un nom et on clique « Valider ».
Configuration IP
Le réseau est dès à présent en état de marche.

20- Gestion à distance :


Pour administrer votre routeur depuis une machine qui n'est pas sur votre réseau, on active la gestion à distance.
Gestion à distance

21- Routes statistiques

Routes statistiques

22- uPnP:


L'uPnP est une sorte de plug and play version réseau.
uPnP
