Objectif :
Savoir configurer des accès pour un routeur Cisco série 800 avec :- telnet
- Web : http
- l’Hyper Terminal.
1) Accès avec telnet :
Supposons que notre réseau local soit de la forme 192.168.38.*
Supposons que l'adresse du routeur soit 192.168.38.2
telnet 192.168.38.2
Trying 192.168.38.1...
Connected to 192.168.38.2.
Escape character is '^]'.
Roueur_pfe
User Access Verification
Username: User
Password: *******
Routeur_pfe#
Trying 192.168.38.1...
Connected to 192.168.38.2.
Escape character is '^]'.
Roueur_pfe
User Access Verification
Username: User
Password: *******
Routeur_pfe#
a) Configuration du nom d'hôte :
Pour donner un nom à un routeur visible dans l'invite, il suffit d'appliquer la commande:
Router(config) # hostname nom
Par exemple:
Router(config) # hostname router_pfe
Router_pfe(config) #
Router_pfe(config) #
L'invite par défaut "Router" a été changée en "router_pfe".
b) Création d'une table d'hôte pour Telnet :
On peut définir une table de noms à des adresses IP par la commande suivante :
Router(config) # ip host name address
Par exemple:
Router_pfe (config) # ip host router_pfe 192.168.38.2
Attention, cette table d'hôte est propre au routeur et n'est pas diffusée globalement!
c) Création d’utilisateurs et des mots de passe :
Routeur_pfe> username routeur_1 password0 passwd
2) Accès avec l’interface web :
Pour accéder à l'interface, vous devez être branché en interface Ethernet et configurer Windows pour qu'il vous donne une IP automatiquement.En effet, c'est le modem lui même (et non Windows) qui vous attribue une IP fixe locale. On ouvre le navigateur web et on tape l’adresse http://192.168.38.2 on aura ainsi la page suivante :
On remplit les champs nom d’utilisateur et mot de passe comme suit : Nom d'utilisateur: route_pfe
Mot de passe: *********
Puis OK.
a) Configuration des accès pour le routeur :
Cette interface permet de modifier :
Nom de routeur
Mot de passe
Et les interfaces réseau

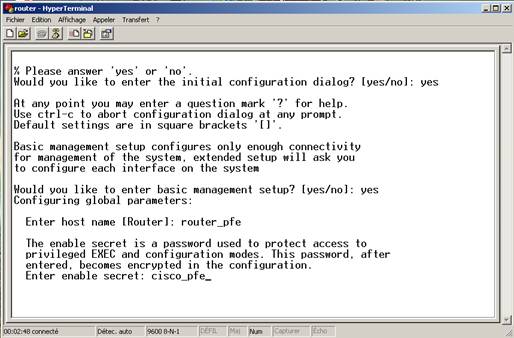

3) Accès avec l’ hyperterminal :
Il suffit de connecter le routeur à l’ordinateur et d’y accéder à travers la console de l’Hyper terminal.Ensuite on indique le nom associé au routeur ainsi que le mot de passe pour pouvoir configurer les accés.
