Savoir réaliser un câble croisé.
Définition d’un câble croisé :C’est un câble qui intervertit certains signaux, pour envoyer les émissions de chacun aux réceptions de l'autre (et inversement). Il permet donc un branchement direct entre deux équipements terminaux.
- orange - orange/blanc
- vert - vert/blanc
- bleu - bleu/blanc
- marron - marron/blanc
Dans le câble croisé, les paires utiles sont inversées, c'est-à-dire que la paire de transmission (Td+) d'un côté est connectée aux broches de réception de l'autre côté.
Quand on utilise un câble croisé ?Ce type de câble peut être nécessaire, par exemple pour connecter directement deux PC entre eux, sans passer par un équipement de type HUB, ou encore pour cascader des HUBs qui n'ont pas de prises non croisées.
Norme de câblage :
Matériel nécessaire:
C'est très simple, il vous faut juste du câble blindé pour réseau à 4 paires torsadées monobrin (catégorie 5E), des connecteurs RJ45 à sertir, une pince à sertir les fiches RJ45.
Les étapes de réalisation d’un câble croisé:

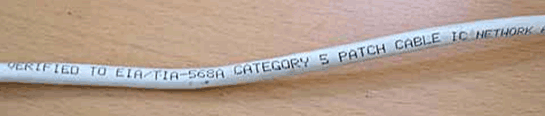

La première chose qu'il faut est d'avoir un câble.
Le pince pour sertir les connecteurs RJ-45.
Pince à sertir
Connecteur RJ45
Il suffit d'entrer le câble dans l'outil, de presser mollement sur le couteau, et de tourner le câble dans la pince.

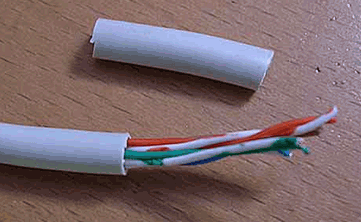

Dénudez sur environ 3 à 4 centimètres.

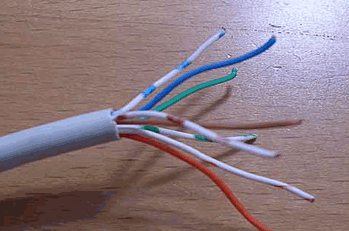

Lorsqu’on est sûr que les conducteurs ne sont pas endommagés on dispose d'assez de longueur pour détorsader les paires comme ça se montre dans la figure suivante :
Pour un câble croisé il faut bien positionner les 8 conducteurs et les mettre dans le bon ordre pour les deux extrémités :

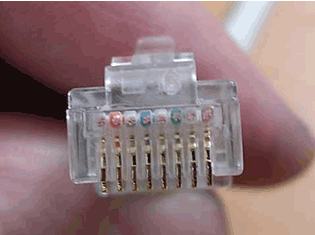

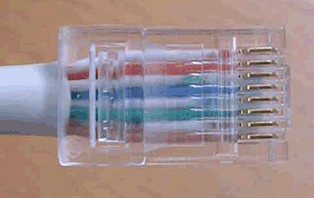

Après avoir coupé droit les conducteurs, on les glisse comme ceci dans le connecteur bien au fond.

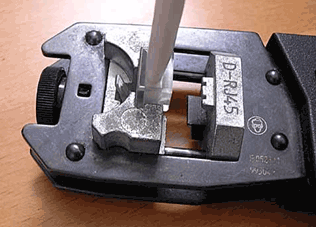

Au moyen de la pince à sertir, il faut finaliser le montage, en plaçant la prise dans l'encoche de la pince en prenant soin de ne pas retirer le câble de la prise, puis refermer la pince.
- forcer les conducteurs à entrer dans les tulipes auto-dénudantes au fond de la prise,
- coincer le câble au niveau de la gaine de protection, pour éviter un arrachement trop facile de la prise.

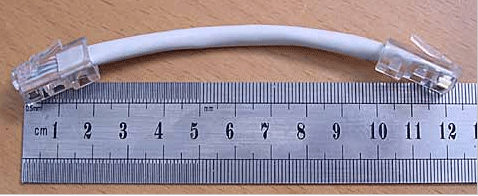

La réalisation est terminée.
