Gestion de la configuration

Objectif :

Gérer la configuration pour un routeur Cisco.

1) Introduction :

Une fois la configuration de nos routeurs terminée, il est important de stocker ces fichiers de configuration. En effet, sur les réseaux critiques il est souvent nécessaire de posséder des routeurs de rechange pré configurés pour opérer à un remplacement rapide en cas de panne. Pour cela, on peut importer et exporter les configurations sur des serveurs TFTP.

2) Serveur TFTP :

TFTP, pour (Trivial File Transfer Protocol ), est un protocole de la pile TCP/IP qui permet l’échange d’informations entre les noeuds. Comme l’indique son nom, ce protocole est simplifié par rapport au protocole FTP et ne permet pas l’authentification des utilisateurs.

Dans cet exemple, l’adresse du serveur est 192.168.10.222 (adresse de la machine sur laquelle est installé le serveur TFTP).

a-Copier une configuration vers un serveur TFTP :
Les adresses de notre serveur TFTP et d’une interface Ethernet du routeur doivent être sur le même réseau. En mode privilégié, tapez copy startup-config tftp
Le routeur vous demande ensuite l’adresse du serveur ; dans ce cas tapez 192.168.10.222 Finalement il vous est demandé d’indiquer le nom du fichier de votre configuration.

Router#copy startup-config tftp
Address or name of remote hoste [ ] ?192.168.10.222
Destrubution filename [startup-config] ?cisco2500-config.. !
483 byte copied in 4.684 secs (120 byte/sec)
Router#

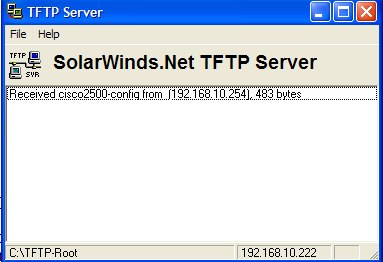

On peut voir sur le routeur que le fichier a bien été envoyé et copié, on peut aussi le vérifier sur le serveur TFTP

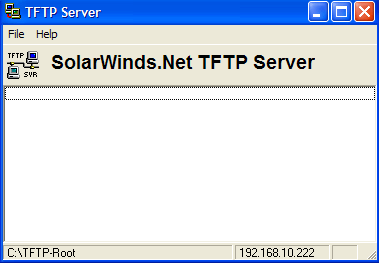

Exemple de serveur TFTP sur Internet

Voyons maintenant à quoi ressemble le fichier sauvegardé.
!
version 12.0
…
hostname LabA
!
enable secret 5 $1$ka36$a8XgHYpt63DVTZWLQxRxP1
!
ip subnet-zero
ip host LabC 204.204.7.1 199.6.13.2 223.8.151.1
ip host LabD 204.204.7.2 210.93.105.1
…
!
interface Ethernet0
ip address 192.5.5.1 255.255.255.0
no ip directed-broadcast
!
interface Serial0
ip address 201.100.11.1 255.255.255.0
no ip directed-broadcast
no ip mroute-cache
clockrate 56000
!
…

b- Rapatrier une configuration d’un serveur TFTP sur un routeur :

Pour copier un fichier de configuration d’un serveur TFTP vers notre routeur, il suffit juste de configurer une interface Ethernet avec une adresse situé sur le même réseau que le serveur TFTP. Ensuite, on tape copy tftp startup-config
On indique l’adresse du serveur TFTP et le nom du fichier de configuration.

Router#copy tftp startup-config
Address or name of remote host []? 192.168.10.222
Source filename [] ? lab_1
Destination filename[startup-config] ?
Accessing tftp.//192.168.10.222/lab_1...
Loading lab_1 from 192.168.10.222(via Ethernet0) !
[OK – 800/1024 bytes]

La configuration est donc copier dans la mémoire NVRAM ; il faut ensuite la recopier dans la mémoire de travail du routeur : copy startup-config running-config

Router#copy startup-config running-config

3) Commandes de gestion de configuration :

Enable : entrer au mode privilégié.

Router>enable
Router#

Logout,quit,exit : Retour au mode d'utilisateur privilégié

Router#exit
Router>

Ctrl-P : Rappel la dernière commande
Ctrl-N : Rappel la commande suivante
Suspendez ou l'arrêt :Shift et Ctrl et 6 alors x
Régénérez(Rafraîchissez) la production d'écran : ctrl+R

Router>en
Router>enable

- Compléter la Commande : TAB

Router>en
Router>enable

- Enregistrer la configuration en cours de DRAM vers NVRAM

copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]

- Fusionnez la configuration NVRAM avec DRAM

copy startup-config running-config
loading ...
445 bytes copied in 0.644 secs (111 bytes/sec)

Copier la configuration DRAM vers un serveur TFTP.

copy runing-config tftp
Address or name of remote host[]?192.168.38.70
Destination filename[]?config-cisco
483 byte copied in 0.684 secs (420 byte/sec)

Fusionner la configuration TFTP avec la configuration de routeur actuelle tenue dans DRAM

copy tftp runing-config
Address or name of remote host[]?192.168.38.70
Source filename [] ? config-cisco
Destination filename[running-config] ?
Accessing tftp.//192.168.10.222/config-cisco...
Loading lab_1 from 192.168.10.222(via Ethernet0) !
[OK – 800/1024 bytes]

Activer le mode de déboguage pour le protocole de routage rip.

debug ip rip
RIP debugging is on

Activer le mode de déboguage pour le protocole de routage IGRP.

debug ip IGRP events
IGRP events debugging is on

Activer l’affichage des information du déboguage de l’IGRP.

debug ip igrp transactions
IGRP protocol debugging is on

Arrêter tout les déboguages

no debug all
all possible debugging has been turned off

ou encore

undebug all
all possible debugging has been turned off
