Chapitre suivantIndex des CoursChapitre précedentChapitre 8

Bus de terrain Profibus





Présentation

Variantes

Câble

      Paire torsadée blindée, soigneusement isolée par une feuille conductrice et une tresse. Avec 2 conducteurs nommés A et B.

Terminaison de ligne

Résistances de terminaison équivalentes à l’impédance du câble pour polariser la ligne en l’absence de signal. En général, intégrées dans le connecteur et activables par un Interrupteur.

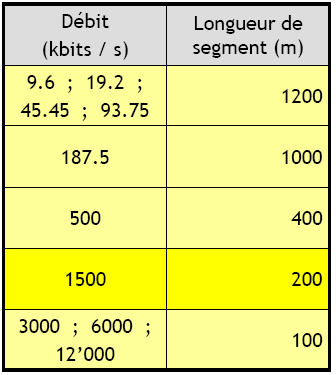

Débit et distance de Profibus

La distance maximale et le débit sont liés, le bus accepte jusqu’à 32 équipements sans répéteur et 126 équipements avec répéteur. L’utilisation d’un répéteur régénérant le signal permet de cascader les segments. Il ne doit pas y avoir plus de 9 répéteurs entre un équipement et le maître.

Codage du signal

Codage NRZ

Ordre des bits : LSB d’abord.

Lors de la transmission de données composées de plusieurs octets (Word 16 bits, DWord 32 bits).  Les octets de poids fort sont transmis d’abord.

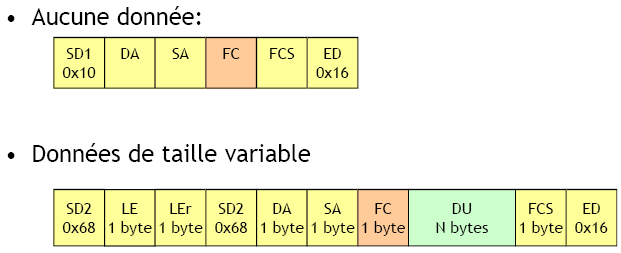

Structure commune des télégrammes

Exemple :

Norme

Les divers types de télégrammes, identifiés par leur SD et les fonctions possibles pour chaque type, identifiées par FC.

Exemple

Ecriture des sorties : SD = 68h, FC = 6h, pas de SSAP ni DSAP et DU : contient les valeurs des sorties.

Adressage

Plage d’adresses de 0 à 127

esclaves.

par le bus.

La configuration de l’adresse d’un esclave est en général, faite par des interrupteurs sur le boîtier.

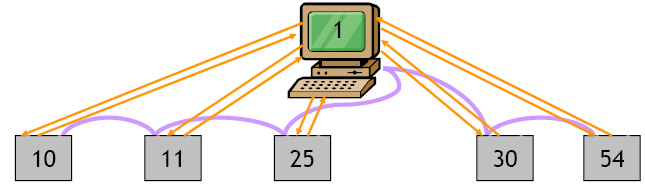

Fonctionnement maître esclave

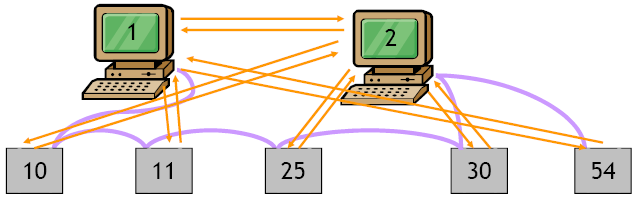

Fonctionnement multi maître

 Les différents maîtres accèdent à tour de rôle au bus et Ils s’échangent un « jeton ». Le propriétaire de ce jeton à le droit d’utiliser le bus. Lorsqu’il a fini son cycle, il envoie un télégramme au maître suivant.  Les règles suivantes s’appliquent

Machine d’état des esclaves

Au démarrage, le maître demande l’information de diagnostic, paramètre l’esclave et définit le mode de fonctionnement.

Configuration du maître

Le maître profibus peut être un automate programmable équipé de l’interface adéquate ou un ordinateur (PC) équipe d’une carte dédiée.

Le maître doit connaître la liste des esclaves à gérer. Il doit aussi connaître la taille des données à échanger. Ces informations sont communiquées lors d’une

phase de configuration. Pour chaque esclave, le fournisseur livre un fichier décrivant ses possibilités.

Le format du fichier est normalisé :

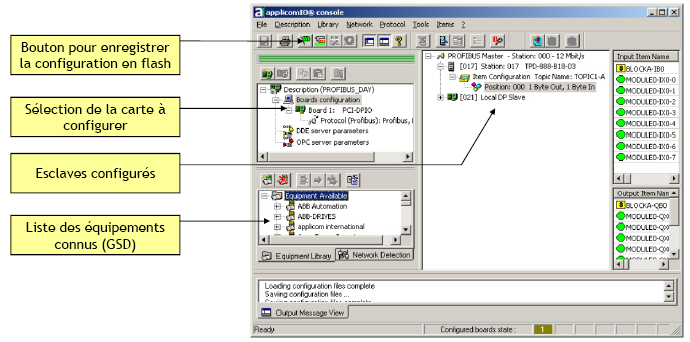

Les maîtres Profibus sont livrés avec un logiciel de configuration capable d’interpréter les fichiers GSD, une collection de fichiers GSD de matériel connu. Le fichier GSD est un fichier texte contenant les possibilités de l’esclave : Débits de transmission supportés, numéro de version, …et la description des données de l’esclave

Exemple :

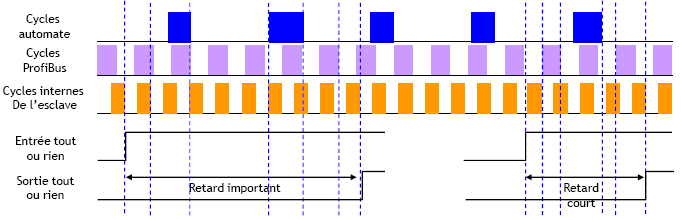

Cycles asynchrones

La norme Profibus n’impose pas de synchronisation entre les cycles automates et bus de terrain.

Conséquence

Comparaison entre Profibus et le câblage traditionnel

• Avantages

• Inconvénients

Chapitre précedentIndex des CoursChapitre suivant

Bus de terrain Profibus révisé le : 28-11-2010| © www.technologuepro.com
