Recherche des pannes sur le matériel électronique

1.  Introduction :

Lorsqu'un appareil passe en maintenance pour remise en état il faut localiser les défaut d'abord au niveau de ses sous-ensembles avant d'intervenir localement au niveau des composants.

2.  Méthodes :

De nombreuses méthodes existent pour mener à bien cette analyse ; avant de les discuter, il est conseiller de retenir les ponts suivants :

Considérons par exemple un générateur de signal suspecté de présenter une panne d'alimentation. avant de retirer le capot et de vérifier les circuits d'alimentations

Chacune de ces méthodes présente ses avantages et ses cas d'emploi préférentiels.

3. L'approche aléatoire

Elle n'est pas utilisée que si l'on possède une certaine connaissance statique de l'appareil en dépannage. par exemple si 60% d'appareils d'un même type ont présenté la même panne, due à la défaillance  d'une capacité électrochimique, il est fort probable que la recherche des pannes ultérieures commencera à priori par la vérification de la capacité électrolytique concernée.

4. L'approche systématique

Dans le cas des dépannages portant sur des matériels à l'unité, une approche systématique  est  absolument nécessaire. Les méthode test d'entrée à la sortie et de sortie à l'entrée  sont deux exemple d'une telle approche. Elle consiste à injecter un signal à l'entrée de l'appareil et de relever les réponses en différant points de l'appareil en procédant avec l'entrée comme référence vers la sortie ou en remontant de la sortie vers l'entrée, bloc par bloc, jusqu'à localiser l'unité en panne. Cette méthode n'est applicable que dans le  dans le cas ou le nombre des blocs fonctionnels est relativement limité.

La méthode par FRACTIONNEMENT : est très efficace dans le cas d'équipement comportant un grand nombre de blocs fonctionnels en série. Considérants par exemple le cas du superhétérodyne apparaissant sur le schéma de la figure 1.18. Il est possible de séparer les 8 blocs qui le composant en deux groupes de 4, et de tester chacune de ses deux moitiés. La moitié en panne peut elle-même être scindée en deux parties qui l'on teste individuellement, et ainsi de suite.

approche systématique recherche des pannes sur le matériel électronique

Nous allons supposer que le démodulateur du superhétérodyne est en panne. La séquence de teste serait la suivante :

a)      On coupe l'ensemble en deux, on injecte un signale à l'entrée (1) (Antenne) et on teste le signal de sortie en (4) (fréquence intermédiaire) : sortie correcte. La panne se situe dans les blocs (5) à (8).

b)      On divise l'ensemble (5)  -  (8) en deux parties, en testant la sortie de blocs (6). Le signal d'entrée restant appliqué en (1) : pas de signal de sortie.

c)      On teste la sortie de blocs (5),qui est correcte ; la panne réside donc dans la démodulateur (6).

Du fait que cet ensemble comporte 8 blocs fonctionnels, il suffit de  3 tests pour identifier les blocs en panne (2³ = 8) ; 4 testes auraient été nécessaires avec la méthode du fractionnement est avantageuse quand le nombre de composants ou de blocs fonctionnels en série est très important : connecteur ou filaments de tube électronique. Cette méthode suppose néanmoins :

a)      Que tous les composants présentant la même fiabilité ;

b)      Qu'il est possible de faire une mesure significative au point de coupure  ;

c)      Que les contrôles demandant à peu près la même durée et son d'égale difficulté  ;

  Ces conditions ne sont pas toujours rassemblées, et l'on devra adapter la méthode au problème rencontré.

La méthode par fractionnement peut deviner compliquée :

a)      Du fait que l'on est présence d'un nombre impair de blocs fonctionnels ;

b)      A cause de la divergence entre deux blocs (1 entrée, plusieurs sorties) ;

c)      A cause de la convergence (plusieurs entrées, 1 sortie) ;

d)     A cause des circuits de réaction (amplificateur ou oscillateur).

Le critère permettant de choisir une méthode plutôt qu'une autre reste bien sûr le temps global passé à identifier la panne

5. Instruments de mesure et méthodes de test :

5.1. Appareils de mesure :

                  Pour diagnostiquer un défaut, doits mesurer les tensions et intensités à différents endroits du circuit en panne, ces endroits étant judicieusement choisis. Quelques informations supplémentaires -  élévation anormale de température, forme d'un signal de sortie -  permettront alors de maîtriser la panne.

L'outil essentiel pour le diagnostic est un bon multimètre. Celui-ci doit présenter une résistance minimum de 20 000 Ω pour volt. Cette résistance interne est un paramètre important ; une résistance interne trop faible conduit à deux résultats erronés, car le voltmètre ajoute en parallèle une charge résistive sur le circuit mesuré. Si ce dernier présente une résistance très élevée, on doit prendre des précautions lors de l'interprétation de la mesure.

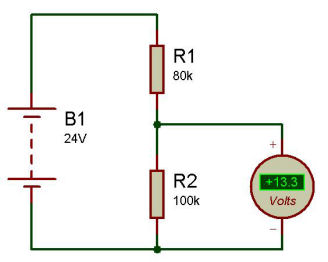

            Considérons par exemple le diviseur résistif représenté ci-dessous la tension aux bornes de R2 devrait être de 13,3 V. Si l'on mesure cette tension avec un voltmètre à 20 KΩ par volt, sur la gamme 10 V, on obtient une lecture de 10 V environ. Si l'on choisit une gamme de moindre sensibilité, le courant prélevé est moins important et une lecture plus proche de la vérité peut être obtenue. On choisira toujours le calibre le plus fort lorsqu'on fait des mesures sur des circuits présentant une résistance élevée.

Recherche des pannes sur le matériel électronique par Diviseur résistif

Diviseur résistif

On peut utiliser à la place de multimètre  à galvanomètre à cadre mobile un multimètre digital portatif. Un affichage à plusieurs digits donne la valeur ((en clair)) du paramètre mesuré  (E, I, V). La précision de ces appareils est définie par le nombre de digits affichés. Leur résistance d'entrée est de l'ordre de 10Ω, ce que signifie que la mesure ne perturbe pratiquement pas le circuit testé.

Ce genre d'appareil devrait bientôt l ‘emporter sur le multimètre à cadre mobile mais, pour ce qui nous concerne, les mesures lues ci-après ont été faites moyen d'un multimètre conventionnel à aiguille, courant sur le marché.
