Tutorial LOGIPIC

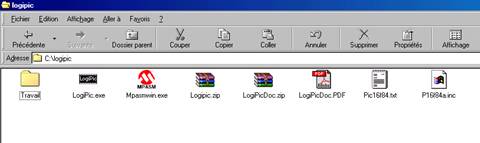

1-     Copier les fichiers ci-dessous dans un dossier de votre choix (de préférence Logipic)

2-     Créer dans Logipic un dossier de travail (Travail).

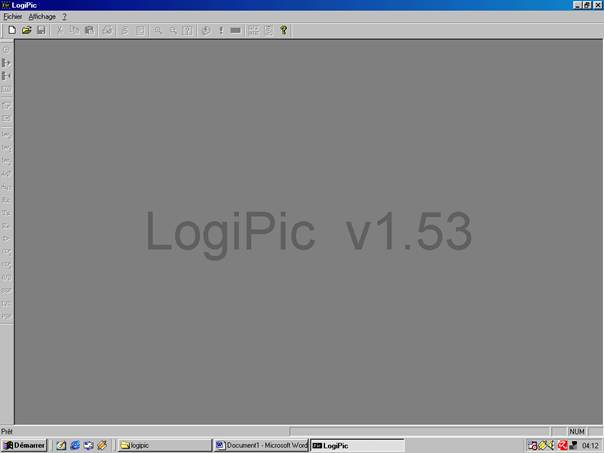

3-     Lancer « logipic » . L’écran suivant apparaît.

4-     Pour créer un nouveau fichier : Fichier à Nouveau

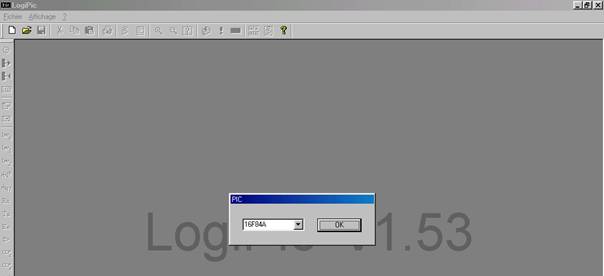

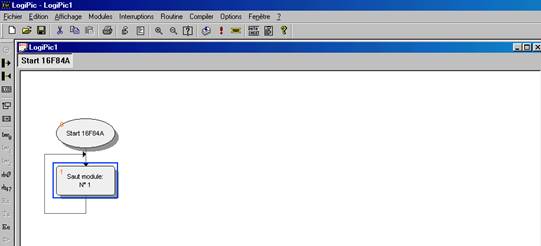

Choisir le type du pic puis validez par OK. On obtient :

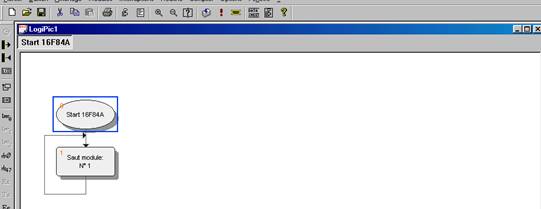

5-     On se propose maintenant d’éditer un organigramme permettant de faire clignoter une branche sur la broche 0 du port A. On va appeler le fichier « led_clin ». Commencer parA pointer le bloc « Start  16F84A ».

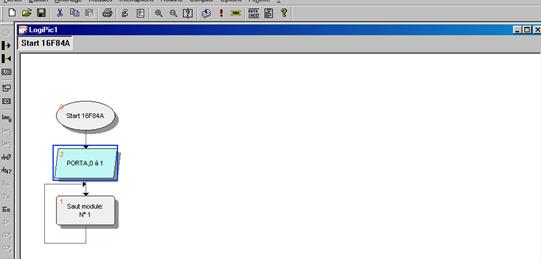

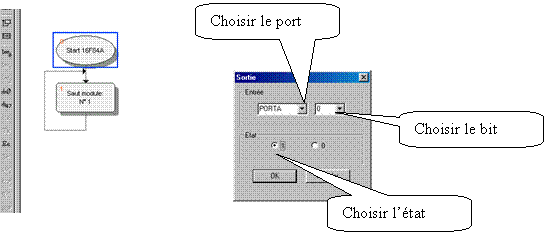

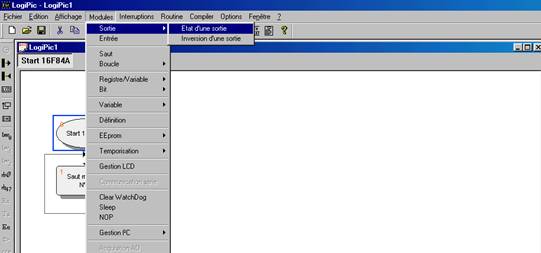

6-     Insérer un bloc permettant d’allumer la led : Modules à Sortie à Etat d’une sortie

Une le choix est fait, valider par OK.

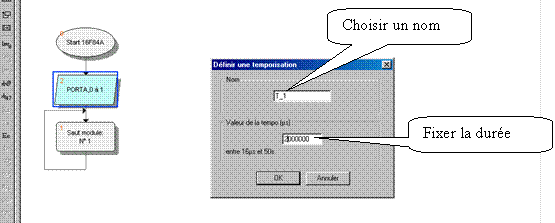

7-    Définir un bloc de temporisation de 2 s (par exemple) : Modules à Temporisation à Définir

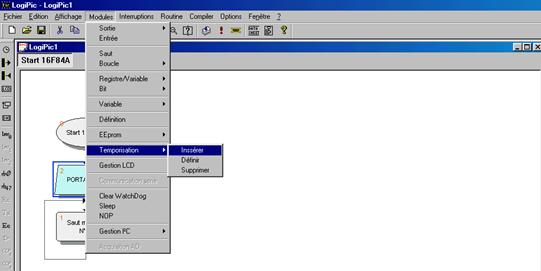

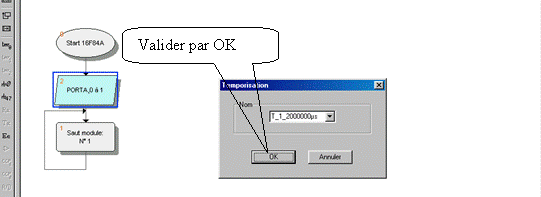

8-     Insérer la temporisation : Modules à Temporisation à Insérer

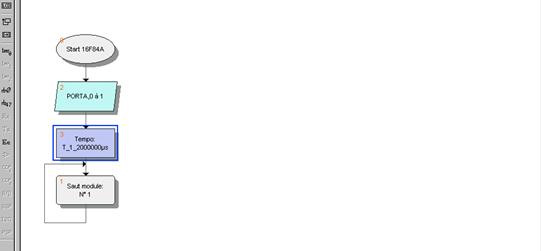

Le bloc de temporisation apparaît :

9-     Procéder de la même façon pour insérer le module permettant d’éteindre la led (mise à 0 du bit 0 du port A), suivi d’une temporisation T_1.

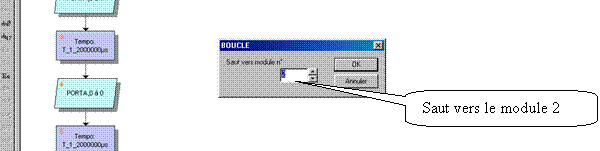

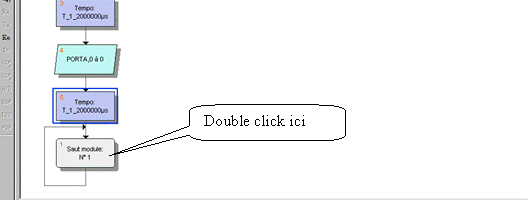

10- Modifier le branchement du saut par double click

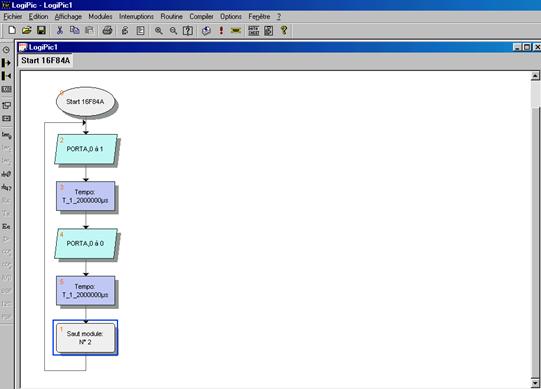

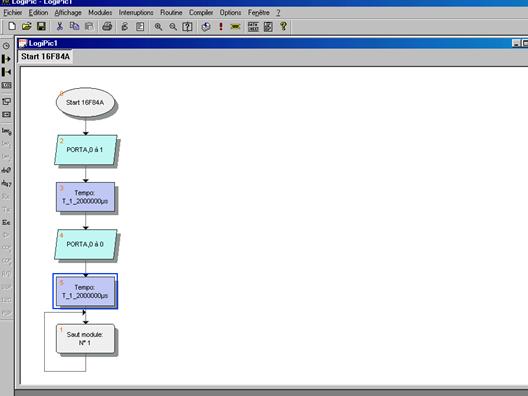

En validant par OK, on obtient l’organigramme final suivant :

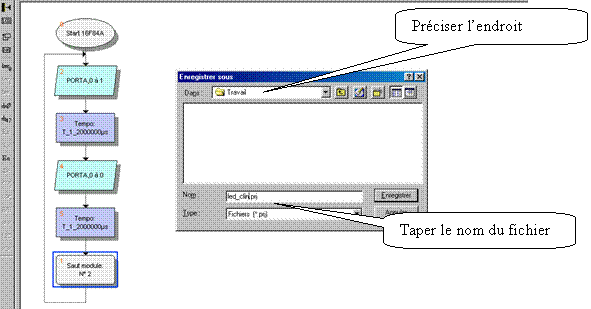

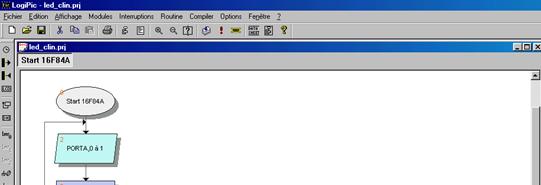

11- Enregistrement : Fichier à Enregistrer sous

le nom du fichier en haut

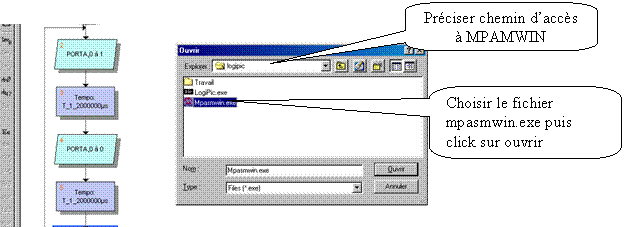

12- Configuration pour la compilation : Options à Chemins d’accès à « MPASMWIN »

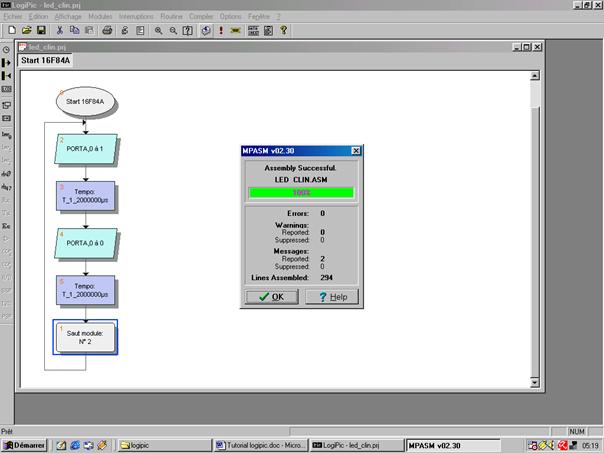

13-  Compilation : Compiler à Compiler

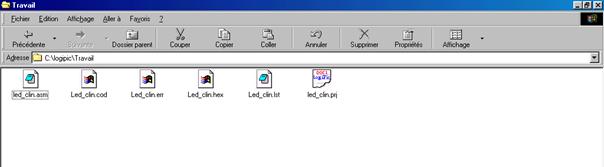

Si la compilation est réalisée, la bande 100% s’affiche en vert et plusieurs fichiers sont ajoutés dans le dossier Travail parmi lesquels le fichier led_clin.hex à transférer au microcontrôleur.
